VigorSwitch Q2200x

VigorSwitch Q2200x

  • Layer 2+ managed 2.5GbE switch
  • 16 2.5GbE poorten
  • 4x 10 Gigabit SFP+ poorten
  • Compatible met VigorACS
  • VLAN support

    VigorSwitch Q2200x

    De VigorSwitch Q2200x is een 2.5G layer 2+ managed  switch met vier SFP+ (10G) uplink poorten en zestien 2.5G poorten. De 10 Gigabit uplink poorten kunnen worden gebruikt voor netwerk-uplinks tussen switches, servers en opslagapparatuur.

    Voor een goede prestatie en beveiliging van uw netwerk beschikt deze switch over VLAN functionaliteit, zowel port based, tag based, als ook Q-in-Q VLAN. Daarnaast ondersteunt de switch port trunking en Quality of Service. Met de port trunking functionaliteit kunnen poorten gebundeld worden, zodat de bandbreedte verhoogd wordt. Quality of Service zorgt voor gegarandeerde bandbreedte, dit is met name van belang bij de inzet van de switch in VoIP oplossingen. Deze functionaliteiten maken de VigorSwitch Q2200x uitgebreid beheerbaar en een betrouwbare stabiele oplossing voor uw netwerk.

    10 Gigabit uplink poorten

    De VigorSwitch Q2200x beschikt over vier 10 Gigabit SFP+ poorten. Met behulp van de SFP+ poorten zijn switches via een fiber uplink op elkaar aan te sluiten, waardoor een snelle uplink van de ene switch naar de andere switch gerealiseerd kan worden.

    DAC kabels

    Met Direct Attached Cables kan op een kostenefficiënte manier een uplink worden gecreëerd tussen switches of tussen router en switches. De kabels van 1 of 3 meter bieden de mogelijkheid om zowel 1G SFP als 10G SFP+ poorten met elkaar te verbinden.

    Meer info DAC kabels

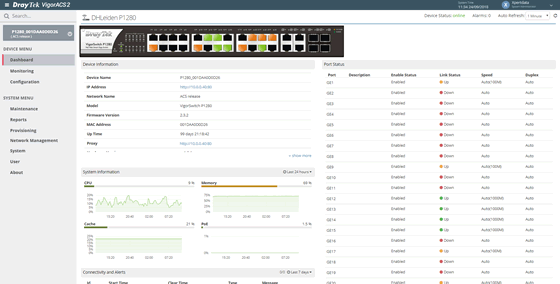

    Management middels VigorACS

    De VigorSwitch Q2200x beschikt over TR-069 ondersteuning, waarmee de switch in VigorACS beheerd kan worden. Naast het beheren en monitoren van de switch is het eveneens mogelijk om de switch te configureren, zoals het aanmaken van VLAN’s, configureren van poorten en QoS instellingen toepassen. Daarnaast is het VigorACS mogelijk het PoE verbruik per poort en het totale PoE verbruik te monitoren.

    Meer info VigorACS Handleiding switch aanmelden in VigorACS
    DrayTek VigorACS VigorSwitch P1280

    VigorSwitch G2280 LAN Management

    LAN Management

    De VigorSwitch Q2200x ondersteunt verschillende configuratiemogelijkheden op het gebied van VLAN, zoals port-based, tag-based, protocol-based en MAC-based. Voice VLAN en surveillance VLAN worden ondersteunt, zodat verkeer van een IP telefoon of een IP camera automatisch kan worden geïdentificeerd, zonder dat het MAC-adres moet worden gespecificeerd. Als de switch een Voice of Video device detecteert, kan deze automatisch VLAN member worden. Aan de VLAN’s zitten prioriteiten en dat kan voor de hogere prioriteit van Voice of Video zorgen.

    VigorSwitch P2280 QoS

    Verbetering van prestaties d.m.v. QoS

    Wanneer er veel verkeer is op het LAN netwerk, kan QoS zorgen voor een betere LAN prestatie. QoS is in staat om cruciaal verkeer voorrang te geven. De VigorSwitch Q2200x ondersteunt verkeer classificatie op basis van 802.1p, CoS, DSCP en IP voorrang. VoIP en video verkeer kan worden geïdentificeerd door de switch en kan worden toegewezen aan een bepaalde klasse die dan weer voorrang moet krijgen.

    Netwerkbeveiliging

    Om bandbreedte te besparen op het LAN netwerk zijn er enkele beveiligingsfuncties geïntegreerd, die ervoor zorgen dat de switch niet te maken krijgt met een overvloed aan verkeer. Zoals storm control om broadcast en multicast verkeer te limiteren op elke poort en DoS Defense om het netwerk te beschermen tegen een kwaadaardige request die het netwerk dicht trekt.
    Tevens heeft de VigorSwitch Q2200x functies die voorkomen dat er IP conflicten ontstaan, inclusief IP Source Guard, ARP inspection, and DHCP snooping. Daarnaast ondersteunt de switch 802.1x port access control, om ongeautoriseerde gebruikers te blokkeren voor het netwerk.

    Central switch management

    Deze VigorSwitch is geschikt voor Central switch management (CSM). Central switch management is een management platform voor het monitoren, configureren en onderhouden van o.a. deze VigorSwitch. Alle VigorSwitches beschikken over deze functionaliteit, waardoor het netwerk via één interface (van de router) kan worden beheerd.

    Lees meer

    ONVIF

    Deze VigorSwitch is ONVIF-friendly om het beheer van IP camera’s te vereenvoudigen. Camera’s en NVR’s worden automatisch gedetecteerd zodra ze zijn aangesloten op de switch. Daarnaast kunnen camerabeelden vanuit de switch bekeken worden en kun je vanuit de switch de bandbreedte per Onvif device beheren.

    Handleiding Meer info ONVIF

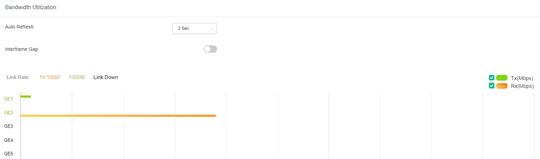

    Bandbreedte gebruik per poort

    Toont live de gebruiksgegevens van alle poorten op de switch, zowel de verzonden data als de ontvangen data op de poort.
    De snelheid wordt weergegeven met daarbij het percentage, dat wil zeggen:

    • 900 Mbps wordt weergegeven als 90% gebruik voor een 1 Gbps-poort
    • 50 Mbps wordt weergegeven als 50% gebruik voor een 100Mbps-poort

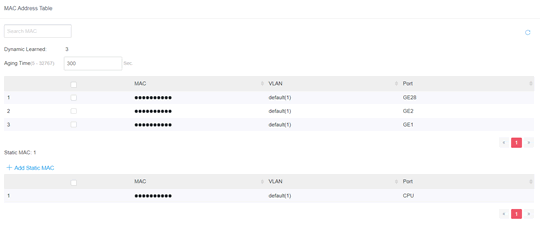

    Dynamisch MAC adres tabel

    Toont de apparaten die op elke poort zijn aangesloten vanuit de Dynamic MAC table. Hier worden de MAC-adressen en de gebruikte VLAN’s voor elke poort weergegeven.

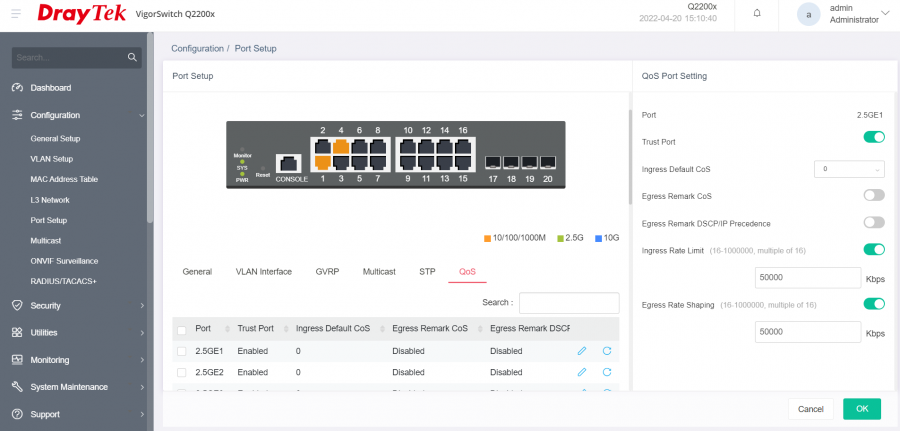

    Bandbreedte limiet per poort

    Het is mogelijk om een bandbreedte limiet per LAN poort in te stellen. Met Egress Rate Limit kan de downloadsnelheid van een client geregeld worden en met Ingress Rate Limit kan de uploadsnelheid van een client geregeld worden.

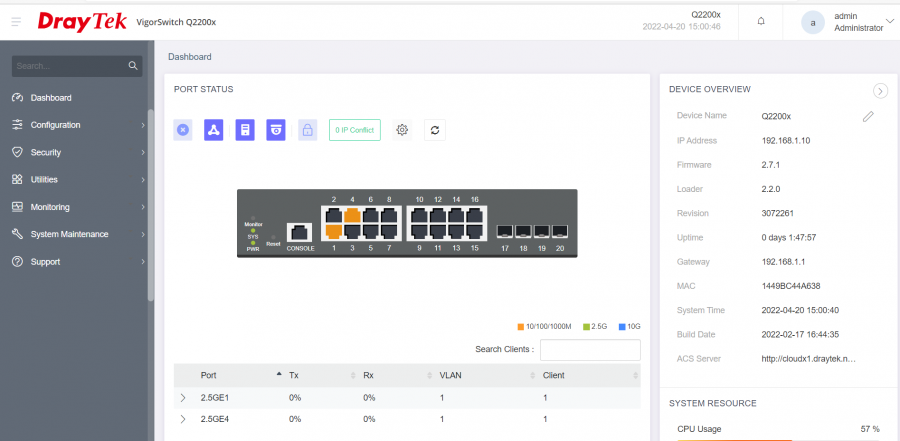

    Eenvoudige configuratie en monitoring

    De webuser interface van de VigorSwitch Q2200x maakt de configuratie en het management een stuk eenvoudiger. Het dashboard laat de status zien van het netwerk en de poorten die zijn aangesloten. Door het responsive design kan de switch op diverse apparaten worden geconfigureerd. Command-Line Interface (CLI) is ook mogelijk via Telnet of SSH en de standaard monitoring methoden worden ondersteunt inclusief SNMP, RMON en Syslog.



    Specificaties

    16 2.5Gb

    ethernet poorten

    4x 10Gbps SFP+

    1Gbps/10Gbps uplink

    160 Gbps

    Switching capaciteit

    Layer 2+

    Layer 2+ management

    Koop nu

    De dichtstbijzijnde (online) verkooppunten bij u in de buurt

    Nederlandse DrayTek partners
    Belgische en Luxemburgse DrayTek partners

    Productspecificaties

    Algemeen
    Managed Layer 2+
    Interface
    Gigabit Ethernet 16
    NBASE-T
    SFP+ Poorten 4
    Console
    Protocollen
    VLAN (802.1q)
    Management
    VigorACS
    SWM
    VigorConnect
    QoS
    802.1p
    DSCP
    CoS-DSCP
    IP Precendence
    VLAN
    Tag Based VLAN (802.1q)
    Voice VLAN

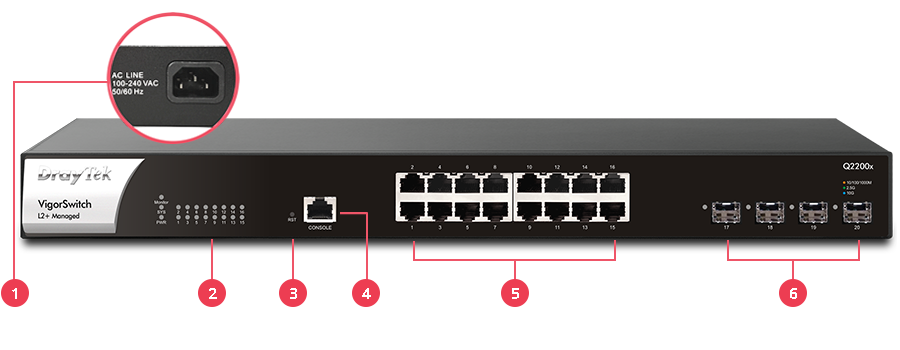

    VigorSwitch Q2200x interface
    1. Power socket
    2. Led indicator
    3. Resetknop
    4. Consolepoort
    5. 16x 2.5GbE poort
    6. 4x SFP+ poort
